FPC是一种柔性电路板,是将金属箔、保护层和胶粘剂等多种材料叠层之后通过化学蚀刻和机械加工等工艺形成的。FPC具有柔性、薄型、轻量、可弯曲、可折叠等优点,广泛应用于手机、平板电脑、汽车、医疗器械等领域。本文将介绍FPC的生产工艺和生产工艺流程。

一、FPC生产工艺

FPC生产的主要工艺有三个部分:制板过程、外加工序和组装过程。

fpc生产工艺,fpc生产工艺流程

1. 制板过程

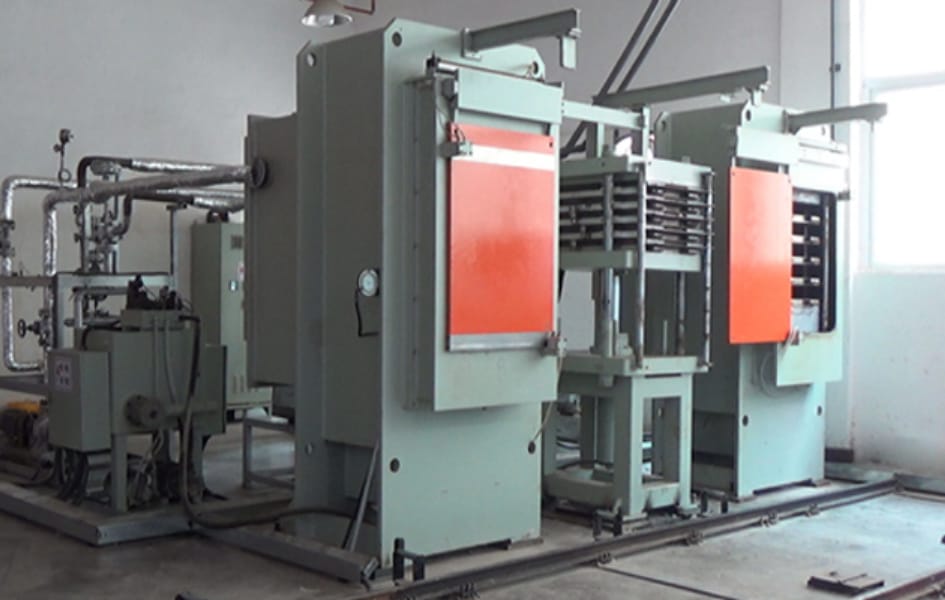

制板过程是FPC生产的基础。目前应用最广的是电化学铜箔工艺。其具体过程为:首先,在复合基材的表面敷上铜箔,压合使得基材、黏结剂和铜箔形成一个复合结构。接着,在铜箔表面形成化学或机械处理层,再通过图形照射和蚀刻工艺,使得所需的线路和孔洞产生,形成电路图案。最后,通过后处理工艺,使得板面贴装用的黏着剂能够固定在板上。

2. 外加工序

fpc生产工艺,fpc生产工艺流程

FPC的外加工序是为了方便后续的组装及应用。主要包括以下几个方面:

(1)抛光:通过抛光工艺将板面贴装用的黏着剂及多余部分的涂料去除干净,使得电路图案更加清晰明了。

(2)掩膜:通过涂层覆盖的方式,保护线路及焊点,使得可靠性更高。

(3)喷覆接点:将电路图案中需要接触的金属表面进行喷涂,使得导电连接更加稳定。

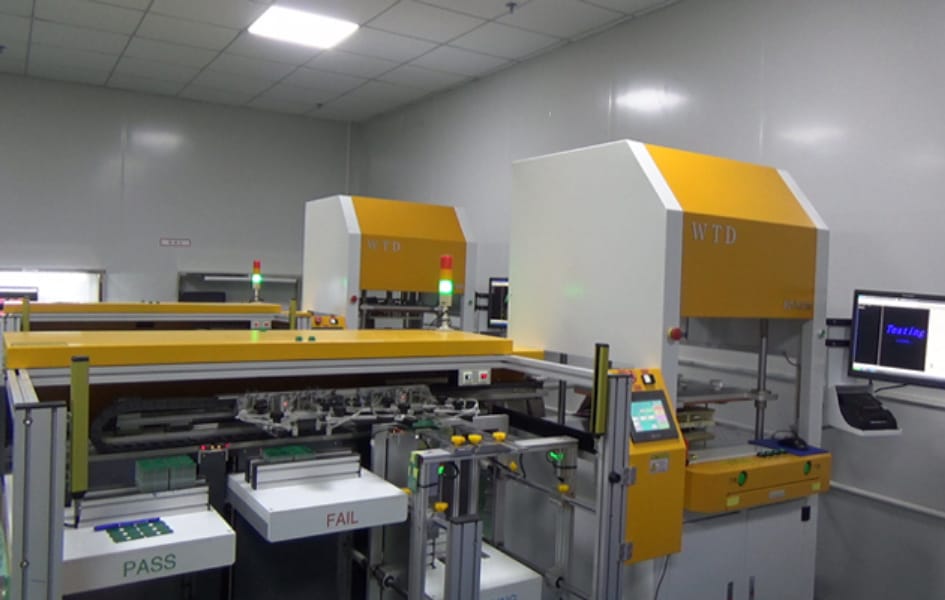

(4)测试:对制成的FPC进行测试,确保线路及焊接无误。

3. 组装过程

组装是FPC生产的最后一步,也是向客户提供产品的一步。通过标准SMT工艺,可以将FPC与其他的电子元器件组合在一起,形成完整的电路板。具体包括以下几个步骤:

(1)粘胶:将FPC铺在表面贴装板上,并将其粘合。

(2)喷锡:通过喷锡工艺,在FPC的焊接区域喷上锡片,将电路板所需的元器件焊接上。

(3)检测:对组装完成的电路板进行测试,确保所有部件的连接正常。

(4)包装:对组装完成的电路板进行包装,准备发货。

二、FPC生产工艺流程

FPC生产的工艺流程主要可以分为六个步骤:

1. 材料准备:包括基材、黏结剂、覆铜箔以及所需的组装元器件等。

2. 涂布:将黏结剂均匀地涂在基材上,并将覆铜箔压在其上。

3. 成型:将整张板材按照要求裁切成所需的大小,并进行丝网印刷和成型等工艺。
